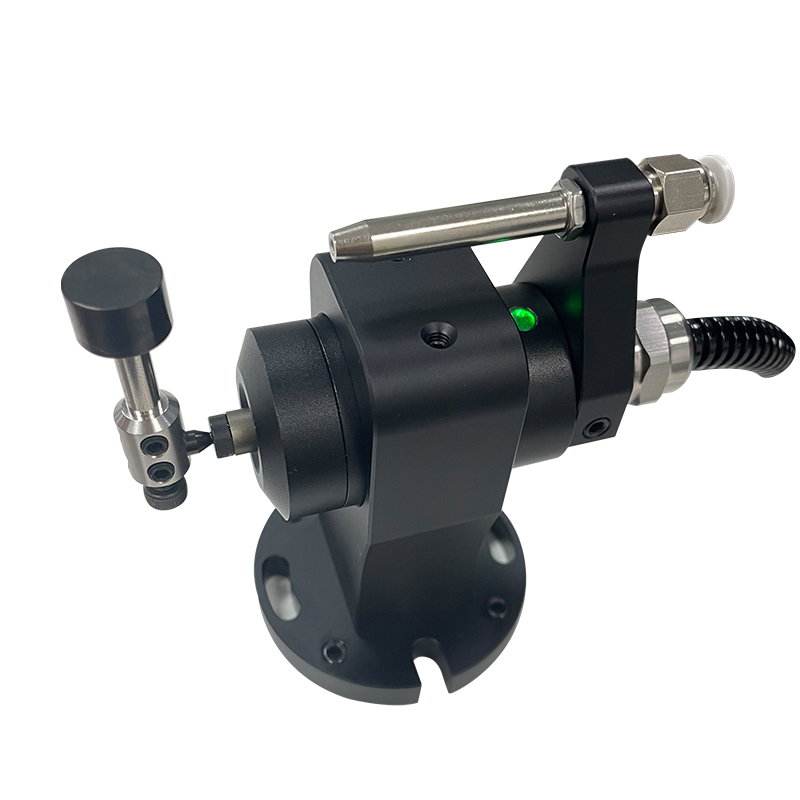

弘匠科技HJ-TS27R 五向对刀仪完整工作全过程（原理 + 机床自动对刀实操流程）
一、内部基础结构原理
测盘由多组独立弹簧悬浮支撑：Z 向垂直弹簧、±X/±Y 四组水平侧向弹簧，常态下弹簧居中，内部微动开关断开。
任意方向刀具挤压测盘，支架偏移、开关导通，机床接收触发信号；刀具移开后弹簧自动回弹复位，回到标准中心基准。
五向分别为：下压 Z、左侧 X-、右侧 X+、前 Y-、后 Y+。
二、单方向独立触发工作过程
1.Z 向垂直触发（测刀长、刀尖断刀检测）
主轴携带刀具移动至对刀仪上方安全位置。
机床 Z 轴低速下降，刀尖垂直压住硬质合金测盘。
测盘下压压缩 Z 向弹簧，内部触点闭合，机床立即锁存当前 Z 轴坐标。
系统以此坐标计算刀具实际长度，自动写入刀长补偿。
Z 轴抬刀，弹簧回弹，测盘复位。
2. X 侧向（左右）触发（测刀具直径、侧刃磨损）
主轴抬至测盘中部高度，刀具侧壁对准测盘。
X 轴低速进给，刀侧横向挤压测盘，测盘向单侧偏移触发信号。
分别采集 X+、X - 两侧触发坐标，两点差值计算刀具实际外径。
X 轴退回，侧向弹簧拉回测盘居中。
3. Y 侧向（前后）触发（校验径向跳动、刀片崩损）
动作逻辑和 X 轴一致，走 Y 轴前后触碰测盘。
结合 X、Y 四侧数据，判断刀具是否偏心、侧刃有无缺口磨损。
三、机床全自动整套对刀标准流程（量产常用宏程序逻辑）
安全趋近
主轴快速移动到对刀仪上空安全点位，避开碰撞风险。
Z 向测量刀长
主轴下探触发 Z 向信号，记录刀尖基准，抬刀至侧向检测高度。
左右 X 轴双向检测
依次向左、向右慢速触碰测盘，记录两组 X 坐标。
前后 Y 轴双向检测
依次向前、向后慢速触碰测盘，记录两组 Y 坐标。
系统运算判定
用 Z 坐标算出刀具长度。
X/Y 四侧坐标计算刀具真实半径，自动更新半径补偿。
对比刀具标准尺寸：尺寸偏差超出设定阈值，判定断刀、严重磨损。
异常报警停机
若检测到刀尖断裂、刀片崩缺、磨损超标，机床立刻暂停并弹窗报警，防止批量报废工件。
测量完成复位
主轴快速移出对刀区域，测头所有弹簧回弹归中，等待下一次检测。
四、加工中途巡检工作流程（黑灯无人加工）
加工完指定数量工件后，程序自动跳转对刀宏。
重复五向全维度检测刀具。
轻微磨损自动叠加刀补补偿尺寸；磨损过大直接停机提醒换刀。
补偿主轴长时间发热带来的 Z 轴热伸长，保证批量尺寸稳定。
五、防撞缓冲工作机制（保护机床、刀具、对刀仪）
程序出错、走位超限时，刀具大力撞击测盘。
测盘五向均可弹性退让，弹簧缓冲冲击力，不会硬顶损坏主轴；撞击结束自动回中，轻微磕碰不影响测量精度。
六、和单向对刀仪工作核心区别
单向仅能上下 Z 向触碰，只能测刀长，无法检测侧面。
五向可从 5 个方位接触，同时获取长度 + 直径数据，全方位监控刀具侧刃破损、径向跳动，适配模具、3C、五轴复杂曲面加工。
