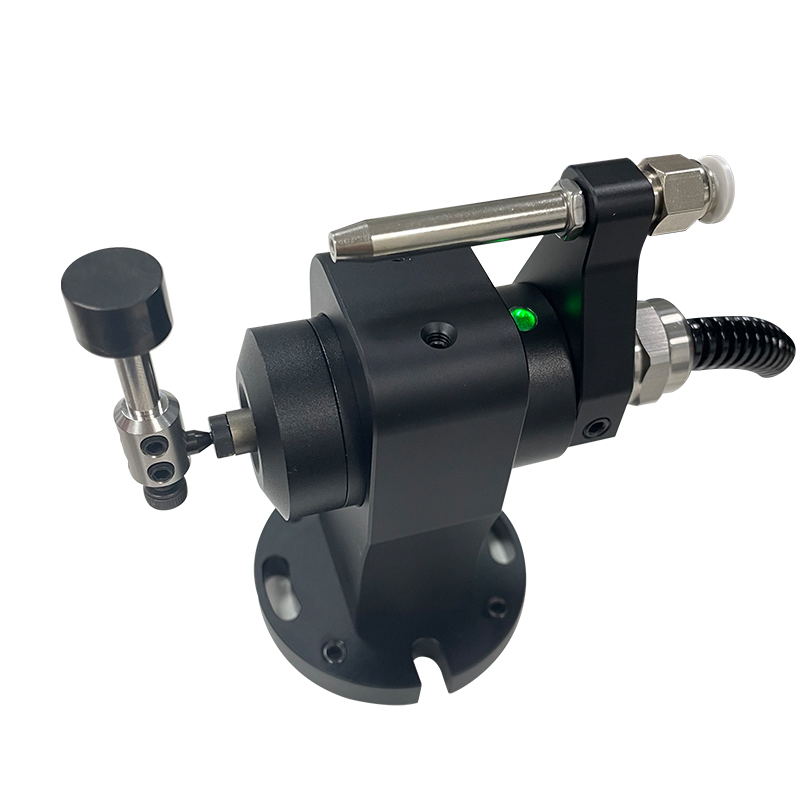

五向对刀仪（弘匠科技HJ-TS27R）多方向接触完整工作过程
五向 = Z 轴（上下）+ X 正负、Y 正负（四个侧向），一共 5 个触发方向，内部是浮动摆杆弹性结构，任意方向碰到刀具都会独立触发开关，分开给你讲清楚整套动作流程。
一、内部基础结构原理
测头顶部是硬质合金圆形测盘，下方连接悬浮浮动支架，内部五组独立精密弹簧 + 微动触点：
Z 向弹簧：支撑测盘上下浮动；
X+、X-、Y+、Y - 四组侧向弹簧，约束测盘水平左右前后；
正常无触碰时，所有弹簧居中，微动开关处于断开状态。
只要任意一个方向受到外力挤压，支架偏移、触点闭合，机床收到到位信号。
二、分 5 个方向分别说明工作过程
1. Z 向向下接触（测刀长、刀尖断刀检测，最常用）
机床主轴带着刀具快速移动到对刀仪上方；
主轴 Z 轴缓慢下降，刀尖垂直下压测盘；
测盘受力向下压缩 Z 向内部弹簧，内部微动开关导通；
机床立刻记录当前 Z 轴机械坐标，自动计算刀具长度补偿；
主轴抬刀，弹簧回弹，测盘复位，开关断开。
作用：测每把刀实际长度、监控刀尖是否断裂、补偿主轴热伸长。
2. X 正向 / X 负向侧向接触（测刀具左右外径、侧刃磨损）
主轴把刀具移动到测盘一侧高度，刀具侧面平行对准测盘；
X 轴慢速进给，刀具侧壁横向挤压测盘；
测盘向 X + 或 X - 单侧偏移，压缩对应侧向弹簧，触点触发；
机床保存两侧触发坐标，差值算出刀具实际直径，写入半径补偿；
X 轴退回，弹簧自动回中复位。
3. Y 正向 / Y 负向侧向接触（前后方向测外径、崩刃检测）
流程和 X 侧向完全一致，只是进给轴换成 Y 轴：
刀具从前后方向触碰测盘，采集 Y 两侧坐标，配合 X 数值，判断刀具真实轮廓、刀片有无崩缺。
三、完整自动测刀全流程（实操现场标准动作）
以加工中心自动校准一把球头铣刀举例：
快速定位：机床移动主轴，让刀具移动至对刀仪安全上方；
Z 向测刀长：主轴下探，刀尖下压测盘，触发记录 Z 基准；抬刀；
X 两侧测直径：分别往左、右慢速触碰测盘，记录 X 左右触发点；
Y 两侧测直径：分别往前、后慢速触碰测盘，记录 Y 前后触发点；
数据运算：系统根据 5 个方向坐标，算出刀长、刀具实际半径；
磨损 / 断刀判定：对比标准刀具尺寸，偏差超阈值直接报警停机；
复位离开：主轴移开，所有弹簧回弹，测头恢复居中待机。
四、多方向接触的核心特点（和单向对刀仪区别）
单方向独立触发
只压 Z，只有 Z 信号；只碰侧面，只有侧向信号，互不干扰，不会误触发；
弹性自动回中
松开刀具后，多组弹簧共同把测盘拉回中心原点，每次测量基准统一，保证 ±1μm 重复精度；
超行程缓冲保护
编程失误、撞刀时，测头可多方向退让缓冲，减少刀具、测头损坏；
全方位刀具监控
单向只能检查刀尖；五向连刀具侧面、刀片缺口、径向磨损全部能检测。
