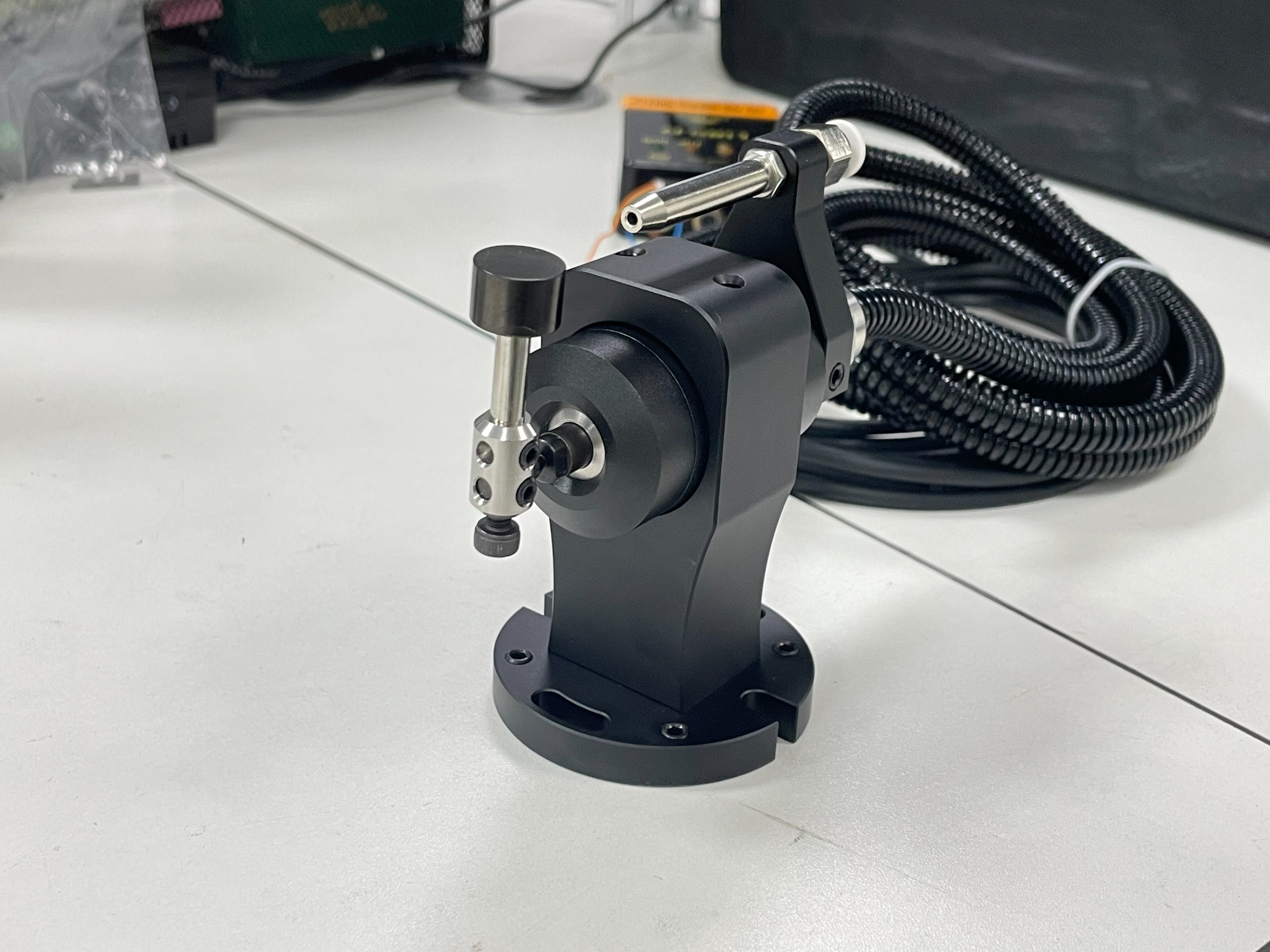

一、机械触发原理（无预行程五向独立微动结构）
内部搭载5 组独立精密微动触点机构，分别对应 + X、-X、+Y、-Y、+Z 五个检测方向，全程无预行程间隙。
硬质合金测针与内部弹性传动组件刚性联动，当刀具从任意方向触碰测针，微小位移会瞬时压紧对应方向的微动开关，瞬间完成电路通断，不存在机械滞后误差，保障 ±0.001mm 重复精度。
接触力度可控 0.8~2.5N，柔和接触不会弯折 φ0.3 微型钻头、丝锥，同时内部弹簧结构具备 500 万次超长触发寿命。
二、电气信号传输原理（四线双信号输出）
供电回路：棕色线 DC24V、蓝色线 0V 供电，适配 12~30VDC 工业电压，待机静态功耗极低。
两路信号切换输出
橙色线（NC 常闭）：常态导通，刀具触发后断开，输出低电平；
绿色线（NO 常开）：常态断开，刀具触发后导通，输出高电平；
机床仅选用其中一路接入 IO，闲置线束必须绝缘防短路。
状态反馈：机身内置 LED 指示灯，待机熄灭，触点导通触发时同步亮起，直观判断信号是否正常。
抗干扰传输：标配 6 芯金属屏蔽波纹管电缆，隔绝机床电机、变频器电磁干扰，避免误触发。
三、数控系统闭环测量运算流程
机床执行配套专用宏程序，主轴带动刀具以 50~200mm/min 标准速度靠近测针；
Z 向检测：刀具下压触碰测针，CNC 锁存 Z 轴坐标，自动计算刀具总长，补偿主轴热变形、刀柄装夹误差；
X/Y 双向检测：刀具分别向左右、前后触碰测针，捕捉双向坐标，自动运算刀具真实外径 / 半径，修正盘刀、成型刀径向尺寸偏差；
自动刀补更新：系统对比标准坐标与实际触发坐标，自动将差值写入机床刀补，全程无需人工记录、手动输入参数；
断刀 / 崩刃预警逻辑：每道工序前后执行五向全维度校验，若刀具缺失、刀刃崩损，对应方向无法触发信号，机床立即报警并急停，防止撞机、工件报废。
四、辅助除尘配套工作原理
设备标配自动吹气组件，接入机床气路：每次测量启动前，高压气流吹扫测针表面铝屑、切削液，避免金属碎屑夹在刀具与测针之间造成测量失真，长期稳定维持微米级精度。
五、整体原理总结
依靠五向独立无间隙微动机械结构感知刀具三维接触→通过屏蔽线缆向 CNC 传输电平触发信号→数控系统读取坐标，经宏程序自动计算刀长、刀具半径、磨损量并实时更新刀补；同时实现全方位断刀监控、可视化信号反馈，搭配吹气除尘结构，完成全自动、无人化的刀具尺寸闭环检测。
